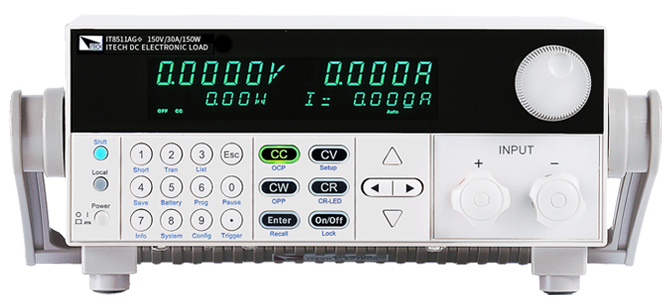

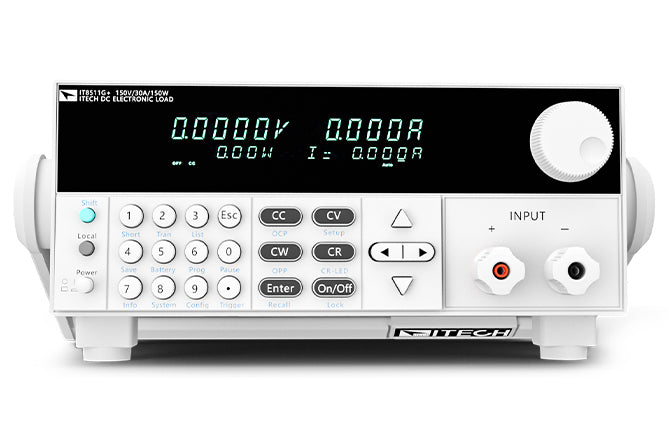

Carga electrónica DC programable IT8500G+

La serie IT8500G+ es una carga electrónica DC programable está diseñada específicamente para pruebas de ripple de gran precisión, con ancho de banda de hasta 300kHz. Cuenta con la función de pruebas de ripple, lo que facilita medir el ripple de corriente y voltaje del DUT. IT8500G+ cuenta con 8 protocolos de carga, cumple con los requisitos de prueba de los adaptadores de carga rápida, baterías externas y otros productos. Al mismo tiempo, también cuenta con otras funciones como pruebas automáticas, pruebas de descarga de baterías, pruebas dinámicas, etc. Entonces, puede completar la mayoría de las pruebas de rendimiento de fuentes de poder conmutadas, baterías y otros productos durante las etapas de desarrollo y producción.

Características

• 7 modos de operación: CC/CV/CR/CW/CR+CC/CV+CC/CR-LED
• Función de medición de ripple de corriente y ripple de corriente
• 8 protocolos de comunicación de carga rápida, incluyendo QC2.0, QC3.0, PE+, PE2.0+, USB PD2.0, USB PD3.0, FCP, SCP, soporta pruebas de dispositivos de carga rápida*1
• Modo dinámico de hasta 20kHz
• Resolución de medición de hasta 0.1mV / 0.1mA
• Modo profesional de múltiples canales, que pueden organizarse en cascada hasta 16 dispositivos para Reducir el costo de pruebas de burn-in.
• Funciones de pruebas OPP/OCP, ideal para pruebas con función de protección en módulos de potencia.
• Modo de descarga de batería, proporcionando tres condicioones de corte del tiempo, voltaje y capacidad.
• Función de pruebas automáticas, ampliamente utilizada en pruebas de adaptadores.
• Función Lista, que puede simular formas de onda complejas de portadores de corriente.
• Función de monitoreo de corriente, sin sondas de corriente costosas, monitoreo de formas de ondas (0-10V)
• Función Medición/ modo cortocircuito

*1 Esta función solo está disponible en el modelo IT8511G+

Mediciones ripple de voltaje/corriente

El ripple es uno de los parámetros que deben ser probados en las fuentes de poder conmutadas. El ripple excesivo podría causar interferencia en el DUT o podría acortar la vida del DUT. El modelo IT8500G+ cuenta con una función de medición de ripple, y ancho de banda de medición de hasta 300kHz, la que cumple con los requisitos de medición de las fuentes conmutadas o cargadores. Al mismo tiempo, su función de detección remoto puede ayudar a eliminar el impacto causado por la caída de boltaje en la línea. No se necesita osciloscopios; los usuarios pueden simplemente presionar el botón “down” en el panel frontal para leer el valor del ripple de voltaje (Vp-p/Vp+/Vp-) y el valor del ripple de corriente (Ipp/Ip+/Ip-) del DUT directamente. Esto simplifica el cableado y el proceso de operación.

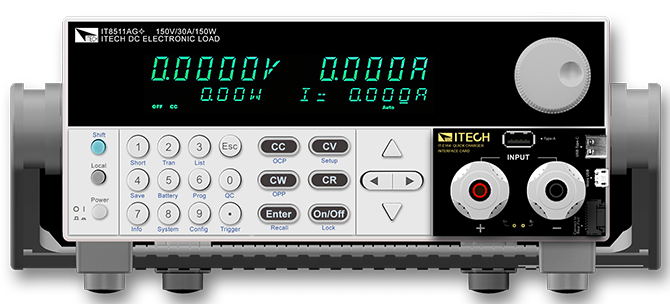

Múltiples protocolos de carga rápida

Las baterías se consumen cada vez más rápido debido a las nuevas funciones generadas en los celulares. La tecnología de carga rápida puede ayudar a mejorar la experiencia del usuario. IT8500G+ cuenta con múltiples protocolos de carga rápida (QC2.0, QC3.0, PE+, PE2.0+, USB PD2.0,USB PD3.0,F CP, SCP) que pueden completas la prueba para los adaptadores con diferentes protocolos. En el modo de pruebas automáticas, puede ejecutar la verificación de rendimiento del adaptador de carga rápida bajo diferentes procesos de carga, como voltaje sin carga, corriente de cortocircuito, voltaje constante y corriente constante.

Solo disponible con el modelo IT8511G+

Canales múltiples

El modo de múltiples canales del modelo IT8500G+ está diseñado especialmente para optimizar a integración del sistema. A través de este modo, puede construir fácilmente plataformas de hardware con docenas o incluso cientos de canales. Simplifica las conexiones de comunicación.

NO hay necesidad de comprar módulos de comunicación costosos o tarjetas de expansión (tales como hub USB, tarjeta multiserie o switch), que permite ahorrar costos de prueba en gran medida.

El modo de múltiples canales del modelo IT8500G+ permite hasta 16 conexiones de las unidades. Esto significa que solo se necesita una línea de comunicación para conectarse al PC por cada 16 cargas electrónicas. Por ejemplo, la prueba burn-in de 60 canales, si utiliza el modo de múltiples canales del IT8500G+, puede ahorrar el costo de 8 switches de expansión, presentándole una solución ATE más eficiente.
