Gamry

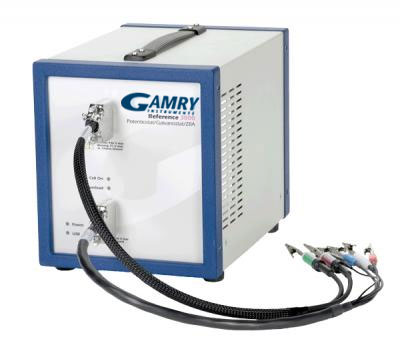

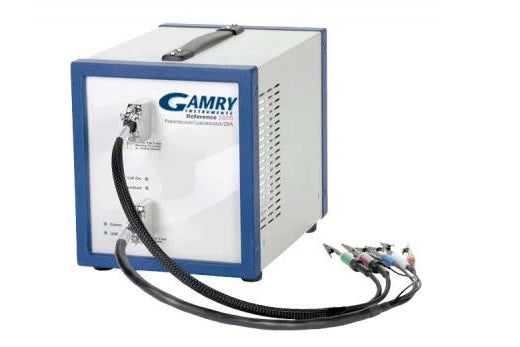

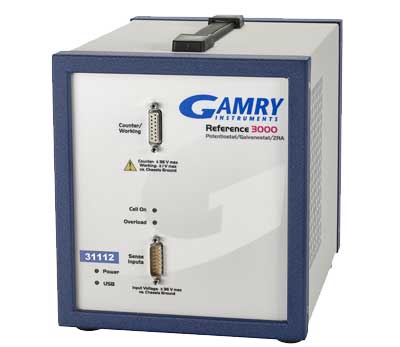

Potenciostato/galvanostato/ZRA Reference 3000

El modelo Reference 3000™ es un potenciostato/galvanostato/ZRA recomendado para el desarrollo de baterías, condensadores o celdas de combustible, al igual que mediciones electroquímicas en general que requieran de corrientes superiores.

Características clave:

Alto rendimiento y alta corriente para investigadores que estudian baterías.
Máximo potencial aplicado – Hasta +/-32V@+/-1.5A or +/-15V@+/-3A.
EIS – 10 μHz – 1 MHz.

Técnicas:

Electroquímica física.
Voltametría de pulso.
Corrosión DC.

El modelo Reference 3000 es un potenciostato de alta corriente y alto rendimiento ideal para investigadores que estudian baterías, celdas de combustible o supercondesadores. También es ideal para experimentos de electroquímica física en general que requieran de altos voltajes y altas corrientes. Para aplicaciones de alta corriente, el Reference 3000 puede conectarse con el modelo Reference 30K Booster.

Espectroscopía de impedancia electroquímica
El modelo Reference 3000 está totalmente equipado para realizar espectroscopía de impedancia electroquímica de hasta 1 MHz. El Accuracy Contour Plot a continuación proporciona un vista detallada del rendimiento que usted pudiese esperar de su instrumento en situaciones del mundo real. Los resultados incluyen el cable de celda.

Opciones

Electrómetro auxiliar
El electrómetro auxiliar es una opción instalada en las fábricas que añade un conjunto de ocho entradas de voltaje diferenciales. Cada uno de los ocho canales puede medir una señal de ± 5 volt en cualquier lugar de todo el alcance del voltaje de cumplimiento del Reference 3000. También pueden realizarse mediciones de impedancia de hasta 100 kHz con el electrómetro auxiliar.

Longitud de cable extendido
También se encuentran disponibles para su conveniencia los cables de celda con longitud extendida (1.5 y 3 metros).
Cables auxiliares de electrómetro: Los cables estándar del electrómetro auxiliar miden 90 cm. Están disponibles cables de extensión 1.5 y 3 metros.

Más detalles

A continuación se presentan detalles adicionales de acuerdo a las capacidades del potenciostato Reference 3000. Cada punto contiene una lista del tipo de técnicas disponibles para que ejecute el instrumento.

Electroquímica física – Técnicas como la voltametría cíclica, cronoamperometría y cronopotenciometría y derivados de estas técnicas.
Voltametría de pulso – Técnicas como voltametría de pulso, voltametría de onda cuadrada y técnicas de redisolución asociada como voltametría de redisolución anódica.
Corrosión DC – Ejecución de pruebas estándar de corrosión DC como resistencia a la polarización, potenciodinámica, polarización cíclica y corrosión galvánica, aparte de otras.
Energía electroquímica– Prueba de celdas simples de varias baterías, celdas de combustible o supercondensadores. Incluye carga, descarga, técnicas de carga-descarga cíclica, potenciostático, galvanostática, auto descarga, tasa de fuga y voltaje de celda y voltaje de celda.
Analizador de señal electroquímica – Diseñado específicamente para la adquisición y análisis de señales de ruido electroquímicas dependientes del tiempo. El voltaje y la corriente de las celdas son monitoreados constantemente en frecuencias desde 0.1 Hz hasta 1 kHz. Un conjunto de herramientas de análisis proporciona poderosas funciones como análisis estadístico, detrending, espectro de impedancia y análisis de histogramas.
Modulación de frecuencia electroquímica – Técnica no destructiva de medición de la tasa de corrosión. Permite realizar mediciones de la tasa de corrosión sin conocimiento previo de las constantes Tafel. Además, la técnica determina las constantes Tafel y proporciona 2 verificaciones de validez internas.
Temperatura crítica de picadura – controla un potenciostato, un controlador de temperatura TDC4, y accesorios relacionados para medir automáticamente la temperatura crítica por picadura de un material.
Ruido Electroquímico – Una forma más general para realizar pruebas de ruido electroquímico. También es un paquete de software de ruido electroquímico compatible con el Multiplexor ECM8.
Espectroscopia de Impedancia Electroquímica – Incluye scripts para experimentos de espectroscopia de impedancia híbrida, galvanostática y potenciostática, además de técnicas de frecuencia única como Mott-Schottky. También tiene la técnica única multisinusoidal de nivelación de energía que mejora la relación señal/ruido a lo largo del espectro. En el lado del análisis, proporciona herramientas para ajustar el espectro a modelos de circuito equivalentes, la transformación Kramers-Kronig para la validación de los datos y un editor del modelo gráfico. El software incluye un script para la simulación de EIS.
Conjunto de herramientas de eChemDC – contiene todas las capacidades de eChemBasic y extiende estas capacidades al agregar modos de adquisición de datos y señales avanzados para simplificar la implementación de experimentos como voltametría cíclica, voltametría de pulso y técnicas de corrosión DC. También incluye pruebas más avanzadas de detención, especialmente útiles en experimentos rápidos.
EchemAC – Incluye todas las capacidades del Conjuntos de Herramientas eChemDC además permite experimentos de EFM y de EIS (espectroscopía de impedancia electroquímica).

Otros detalles

Mediciones de 2, 3 y 4 electrodos
Aislación eléctrica
– Instrumento flotante: usar con autoclaves, aparatos de estrés mecánico y sonda de tuberías.
EIS incorporado
– DDS integrado para realizar EIS desde 10 µHz hasta 1 MHz.
Modo DSP (Procesamiento de señal digital)
– Sobremuestras para lograr mediciones de capacitancia exactas y una relación señal/ruido mejorada.

Compensación iR por interrupción de corriente
– Los potenciostatos de Gamry y su software de control usan logaritmos de bucle de control para medir y corregir de manera exacta la resistencia no compensada.
E/S auxiliar
– Equipamiento de control a través de interfaces de E/S adicionales: entrada de señal externa, salida de voltaje analógica, salida de corriente analógica, entrada A/D auxiliar y conector de E/S digital.
